Plaats van herkomst:
Shenzhen.China
Merknaam:
Inrover
Certificering:
ISO9001
Modelnummer:
Schaublin W20
Contacteer ons

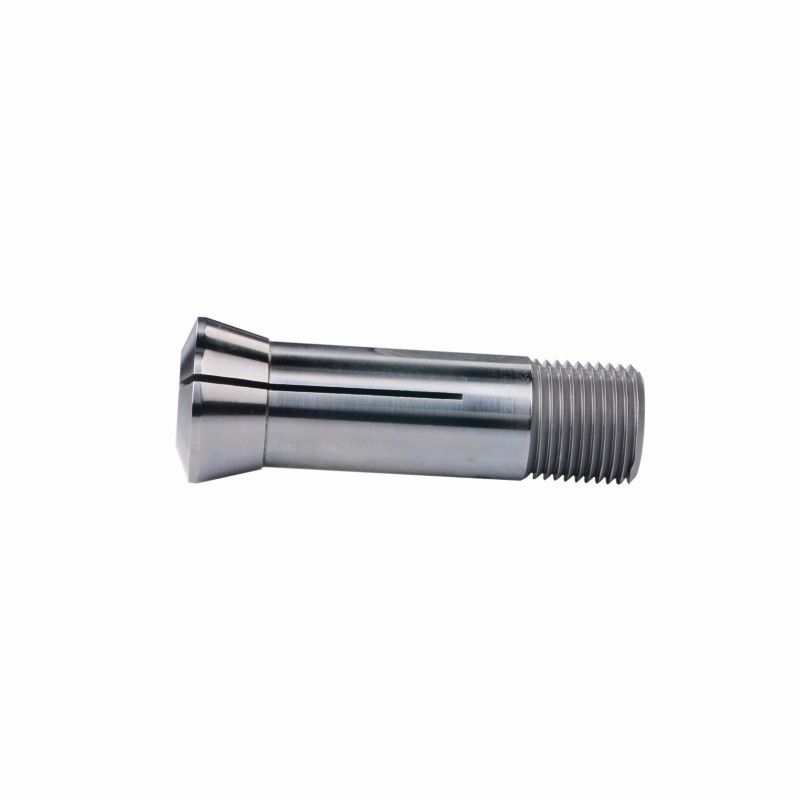

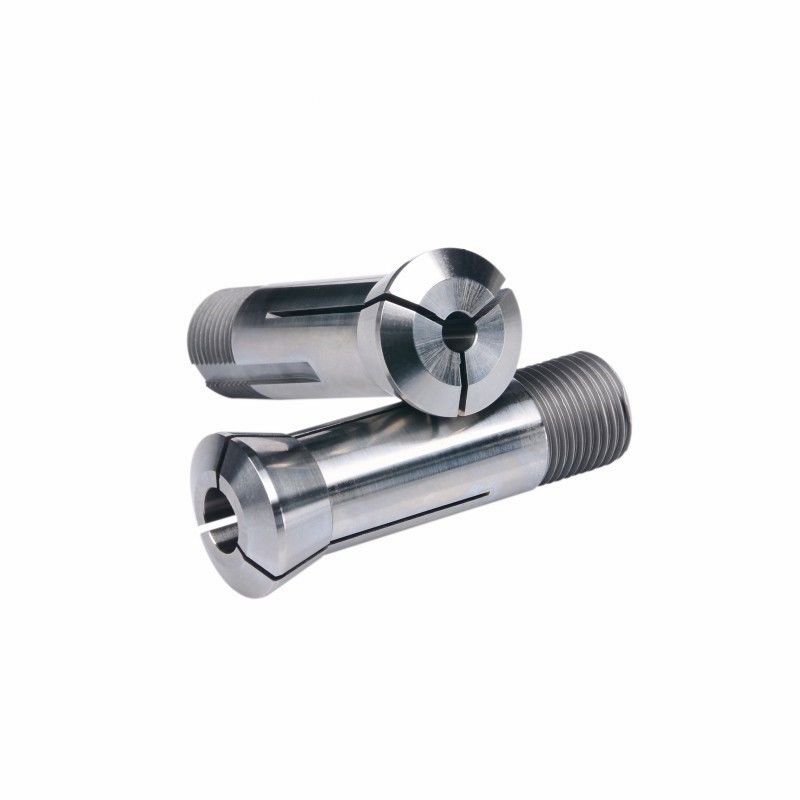

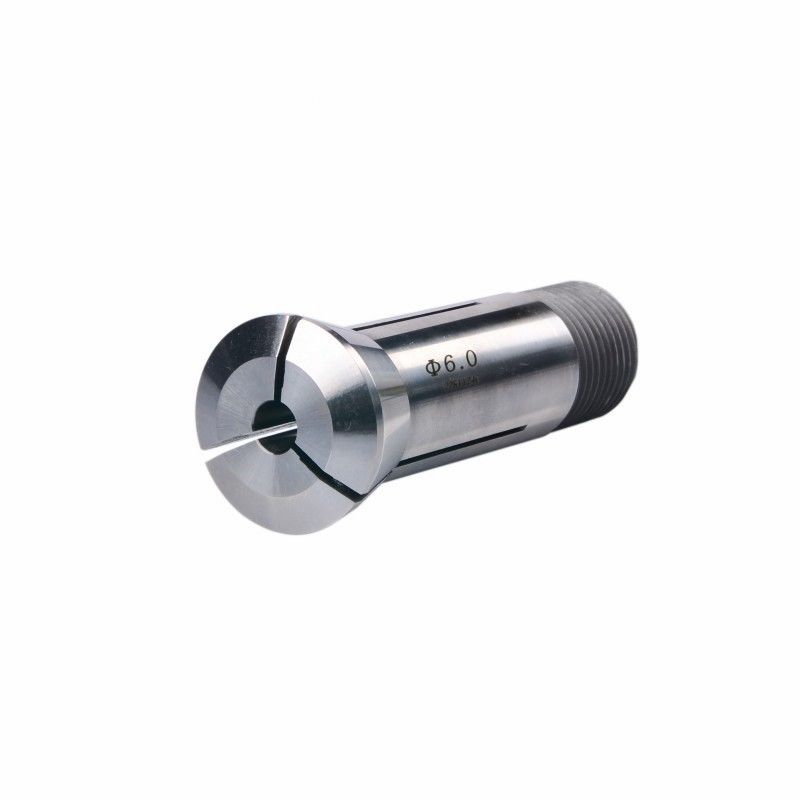

Hoogprecisie Schaublin W20 W12 W25 Noodsluiters Type W
| Artikel nr. | Een | B. | C |
Ø
|
E | F | G | α | Figuur |
| W12 | |||||||||
|
80-52200
|
12.0 | 16.0 | 45.6 | 1.5 | - | - |
Ø11.75x1.25/45/5
|
15°
|
1 |
| W20 | |||||||||
|
80-50300
|
20.0 | 26.3 | 73.0 | 2.0 | - | - |
Ø19.70x1.666/45°/5°
|
15° | 1 |
|
80-52365
|
20.0 | 26.3 | 105.6 | 6.0 | 47.0 | 35.0 |
Ø19.70x1.666/45°/5°
|
15° | 2 |
| W25 | |||||||||
|
80-50294
|
25.0 | 33.7 | 97.6 | 2.0 |
Ø24.70x1.693/45°/5°
|
15° | 1 | ||
|
W31.75
|
|||||||||
|
80-52531
|
31.75 | 37.4 | 87.0 | 2.0 |
Ø31,4x1,27/60°
|
10°3'
|
1 |
Technische parameters:
| Productattribuut | Beschrijving |
|---|---|
| Materiaal | Carbide/veerstaal |
| Sleutel op kegel | Kan doen wat gevraagd wordt |
| Klemoppervlak van het gat | Glanzend/Groefd |
| Eén complete set | Hoofd-Collect, Sub-Collect, Guide Bush, Bar Feeder Chuck |
| Toepassing | CNC-draaibank |
| Klemgaten | Ronde/ Hex/ Vierkante/ Rechthoek/ Driehoek/ Stapgat/ Ellips/ Octagoon/ Zes slotgat/ Speciaal gat |
1Materiaal: Carbide zorgt voor een lage slijtage en een langere levensduur van de kollets
2. nauwkeurigheid: strikte toleranties voor de schuifmat en hoogwaardige oppervlakteafwerkingen, die kunnen bijdragen tot een betere nauwkeurigheid van de bewerkte onderdelen.
3Duurzaamheid: gemaakt van hoogwaardig staal en koolhydraten die slijtvast zijn, de behoefte aan frequente vervanging en onderhoud verminderen, lange levensduur
4. Compatibiliteit: zijn ontworpen om compatibel te zijn met een breed scala van machine modellen en versies, waardoor ze geschikt zijn voor gebruik overal ter wereld.
5. Prestaties: zijn ontworpen om de beste weerbaarheid te bieden tegen cyclische belasting en uitstekende prestaties in een reeks bewerkingstoepassingen.
6. Aanpassing: wij leveren een breed assortiment collets en gidsbosjes in verschillende groottes, vormen en materialen om aan verschillende toepassingen te voldoen.
7. Kwaliteitscontrole: we hebben een strikte kwaliteitscontrole in elke productiefase om ervoor te zorgen dat de kollets en geleidingsbosjes voldoen aan de hoogste normen van prestaties en betrouwbaarheid.
